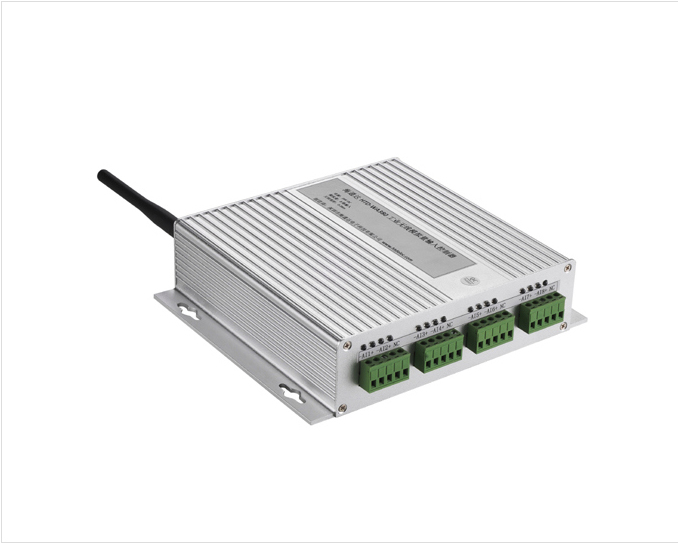

Controleur analogique analogique sans fil 8 entrées

Vues d’ensemble de produit :
Le contrôleur analogue sans fil industriel de la collection HTD-WA380 est un contrôleur integrated de 8 AI avec la fonction de transmission industrielle de WIFI. Elle emploie le morceau de la haute performance DSP d’US TI Inc .and fournit à des utilisateurs multi-mesurent, isolement à haute tension, basse dérive et solutions futées de offre de mesure et témoin appropriés largement à la température ambiante d’environnement de fonctionnement
HTD-WA380 a 8 entrées analogiques différentielles avec la gamme de 4-20mA, de 0-5V ou de 0-10V.

Le module a 24 résolutions de bits et jusqu’à la vitesse de la communication 115.2Kbps principalement utilisée dans la collecte de données dans le champ industriel et d’autres champs distribués. Avec son logiciel facile à utiliser de calibrage, UN-HTD-WA380 est facile pour des utilisateurs de faire le calibrage zéro et complet
Le module de collecte des données UN-HTD-WA380 emploie le réseau de transmission industriel de la radio RS485. Il transmet les données analogiques au maître ou la station maîtresse commandée par PC à distance après le transfert par l’ANNONCE. Il a la conception duelle de sécurité de chien de garde qui inclut des chiens de garde de logiciel et de matériel. Le module se remettra en marche immédiatement quand le programme précipité, HTD-WA355 peut résoudre le câblage incommode et le problème de transmission de fond pendant qu’il peut communiquer avec l’autre contrôleur d’entrée-sortie dans différentes configurations

Le contrôleur industriel d’entrée-sortie de radio d’UN-HTD-WA a quatre configurations, qui sont l’analogue 2, l’analogue 4 l’analogue, 6, et la configuration de 8 analogues. L’arrangement de la configuration I/0 peut également être flexible. Les utilisateurs peuvent fermer le canal inutilisé par le logiciel de sorte que pour augmenter la boucle expédier
Même si le réseau de la transmission RS485 obtient le défaut et l’ordinateur principal et le contrôleur ne peuvent pas enclencher et communiqué, il commencera toujours vers le haut le chien de garde de logiciel. Le chien de garde est bien projeté, facile à utiliser et peut consolider la sécurité de système en grande partie
Protocole standard de Modbus RTU d’analogue de HTD-WA d’entrée-sortie d’utilisation sans fil industrielle de contrôleur. Le contrôleur transmettra les données rassemblées par la manière sans fil à la salle de commande ou à la machine supérieure de commande comme le PLC, le DCS et toute autre machine industrielle de système de contrôle. La série de HTD a été employée couramment dans Siemens, Schneider, Mitsubishi, Omron, Rockwell et delta etc.
Omron, Rockwell et delta etc.

Spécifications techniques :
Port d’entrée : entrée de 8 différentiels
Puissance de transmission : 1W (pour la distance de radio de 3km), peut être adapté aux besoins du client à 10 ou à 20km.
Port d’interface : bornes externes à 8 bits, faciles pour le débranchage
Type d’entrée : mA, V (avec haute précision 100Ω et aucun besoin de raccordement externe)
Chaîne d’entrée : 4~20mA ; 0-5V, 0-10V
Impédance d’entrée : 100 Ω
Taux de prélèvement : 15 hertz
Résolution : 24bits
Largeur de bande : 15.75Hz
Exactitude : ±0.02% ou meilleur
Dérive nulle : 20uV/°C
Dérive complète : 25ppm/°C
CMR@ 50/60Hz : 92dB mn
Protection de surtension : ±35V
Microprocesseur : unité centrale de traitement de 22M avec les chiens de garde incorporés avec des caractéristiques à grande vitesse, fiables et non blocables
Taux de la vitesse RS485 : 1200 à 115200bps automatiquement adapté au taux de l’autobus RS475, aucun besoin d’arrangement
Arrangements de paramètre : Vitesse baud et besoin de somme de mettre le port d’INIT à la terre. D’autres des paramètres auront le changement en temps réel
Statut LED : Sur pendant Puissance-Sur l’autotest (POTEAU), et les flashes pendant la communication
Température de fonctionnement : -25°C à 75°C
La température de stockage : -40°C à 85°C
Humidité fonctionnante : 5% à 95%, aucune condensation
Alimentation d’énergie externe : 7.5~12V
Taille : 190x150x45 (millimètre)
Puissance d’énergie : 1.3W
Installation : Vis fixes
