| Spécifications techniques |
| Modèle |

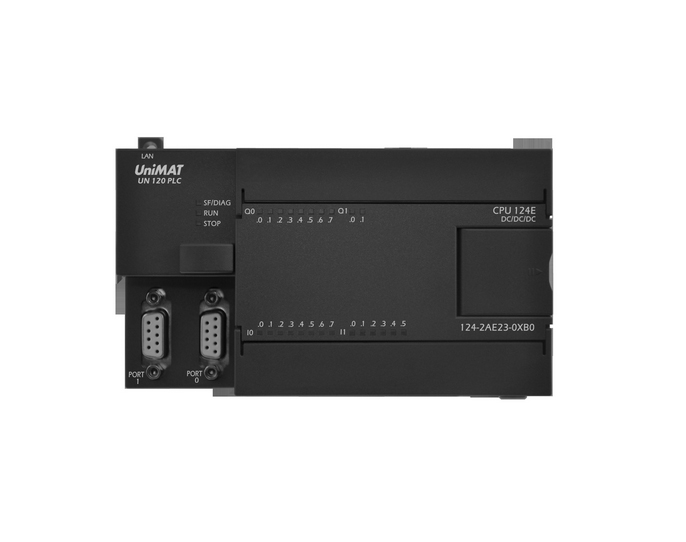

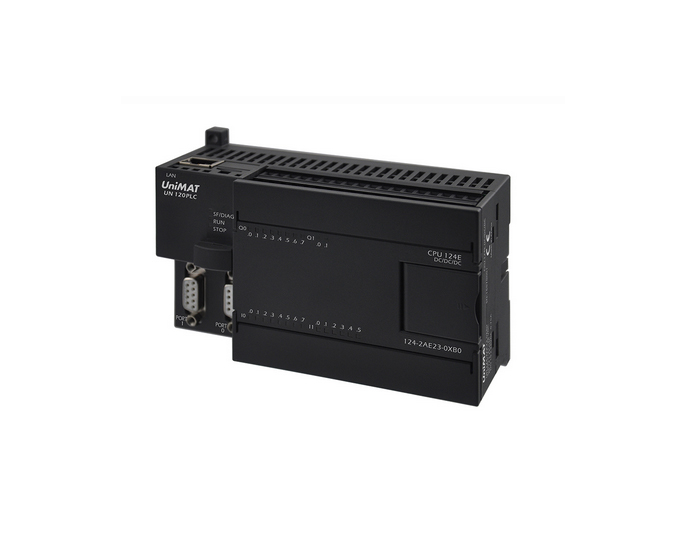

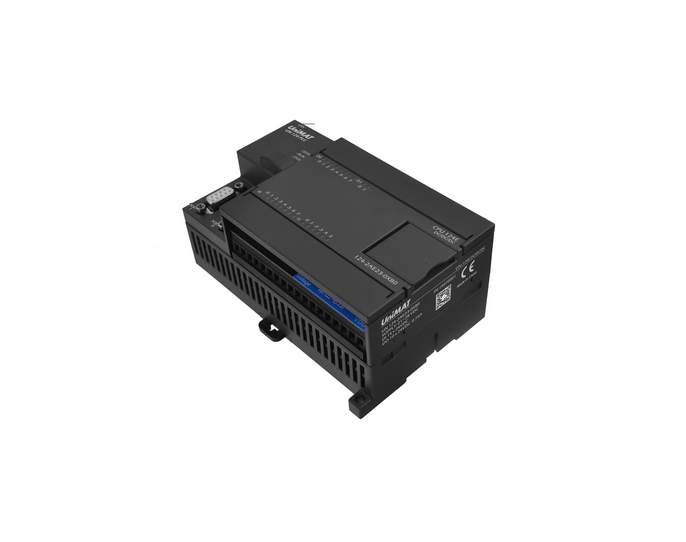

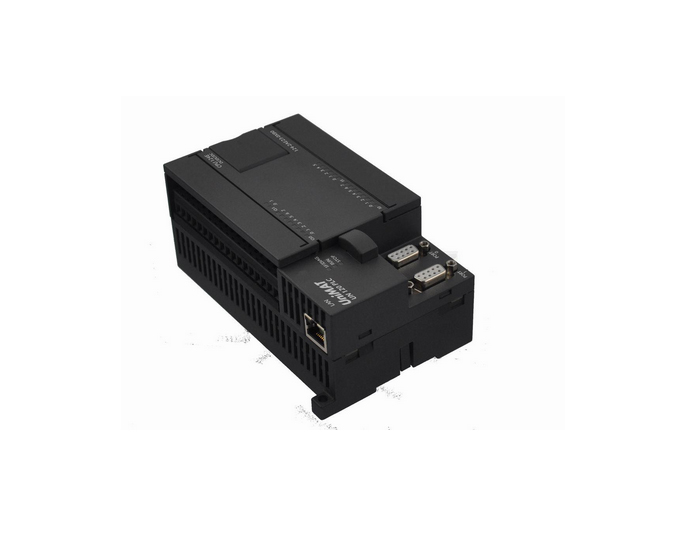

CPU124-2QE DC/DC/DC |
| Caractéristique physique |
| Dimensions (W x H X D) (millimètres) |
140×80×62 |
| Le pouvoir absorbent |
5W |
| Mémoire |
| Capacité de stockage de programme |
16K |
| Mémoire de caractéristiques |
10K |
| Recul (par Flash, aucune batterie du besoin) |
subsistance sur 10 ans |
| E/S |
| Entrées digitales locales |
14 entrées |
| Sorties numériques locales |
10 sorties |
| Tailles de l’image d’E/S de Digitals |
256 (128 sorties inputs/128) |
| Tailles de l’image analogiques d’E/S |
64 (32 sorties inputs/32) |
| modules d’extension permis (Max) |
4 modules |
| Généralités |
| Rupteur d’allumage |
Nombre total : 256 (1ms : 4 ; 10ms : 16 ; 100ms : 236) |
| Compteurs |
256 |
| Morceaux de mémoire interne enregistrés sur le pouvoir vers le bas |
256 |
| Interruptions de temps |
résolution de 2 with1ms |
| Interruptions de bord |
4 vers le haut et/ou 4 vers le bas |
| Horodateur |
Intrinsèque |
| Horloge temps réel |
50 heures/types (8 heures au moins 40 heures) |
| Options de carte |
Carte de batterie |
| Terminal amovible |
oui |
| Fonction de transmission d’Ethernet |
| Ports |
1 port d’Ethernet de RJ45 |
| Vitesse de transmission |
10/100 de mis-bande |
| Mode duplex |
Croix de support/ligne droite bidirectionnelles simultanées fiche chaude |
| Distance de transmission |
5 superbes UTP 100m |
| Connexion simultanée maximum |
8 |
| Seul nombre maximum d’octets de transmission |
240bytes |
| Communication informatique |
Supporter la transmission de STEP7 micro/victoire et Kingview |
| Station maîtresse Modbus-TCP |
Supports jusqu’à 4 connexions en même temps |
| Station asservie Modbus-TCP |
Supports jusqu’à 4 connexions en même temps |
| Fonction de transmission séquentielle |
| Ports |
2 ports RS-485 |
| Vitesses baud de PPI |
9.6, 19.2 et 187.5 Kbaud |
| Vitesses baud de port franc |
1.2kbaud à 115.2Kbaud |
| Longueur des câbles maximale par segment |
Avec le répéteur d’isolement : 1000 m jusqu’à 187.5kbaud, 1200 m jusqu’à 38.4kbaud
Sans répéteur d’isolement : 50 m |
| Nombre maximal des stations |
32 par segment, 126 par réseau |
| Nombre maximal des maîtres |
32 |
| Pair à scruter (mode principal de PPI) |
oui |
| Pouvoir |
| Tension d’entrée |
20.4 à 28.8 volts continu |
| Tension évaluée |
24 VOLTS CONTINU |
| Tension de détecteur, actuelle |
Tension : L sans le courant de 5 V : 300mA |
| Caractéristiques d’entrée de CPU Digital |
| Entrée digitale intrinsèque |
14 |
| Type d’entrées |
PNP/NPN |
| Tension évaluée |
24 volts continu à 4mA |
| Connexion de capteur de proximité à 2 fils (Bero)
Courant de fuite de Premissible (maximum) |
1mA |
| Isolement (inducteur à la logique) |
Oui |
| Caractéristiques de sortie numérique de CPU |
| Sorties intrinsèques |
10 |
| Type de sortie |
– État – transistor MOSFET solide (approvisionnement) |
| Tension évaluée |
24 VOLTS CONTINU |
| Chaîne de tension |
20.4 à 28.8 volts continu |
| Courant évalué par point (maximum) |
0.5A |
| Cycles mécaniques de vie |
– |
| Contacts de vie |
– |
| Raccordement de deux sorties en parallèle |
Oui, seulement sorties dans le même groupe |
| Numéro de commande |

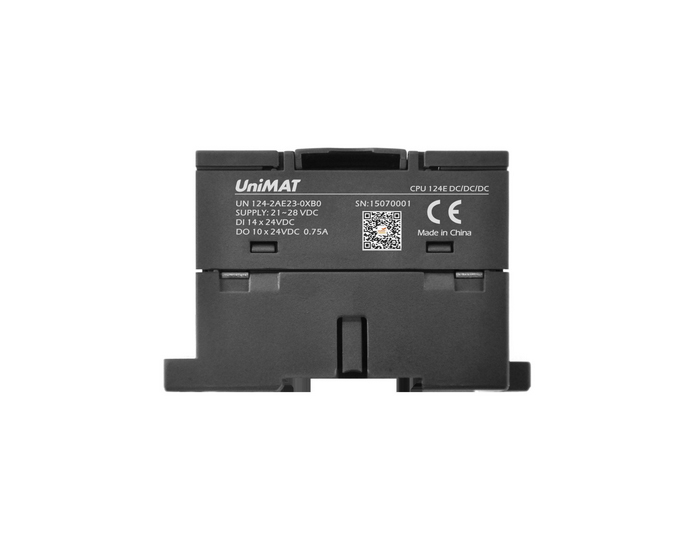

L’ONU 124-2AE23-0XB0 |
